1、確定環境條件：環境條件一般有三種：腐蝕環境、正常環境、特殊環境。
2、確定走向： 根據多數電纜走向，在室內可沿墻、柱、梁、樓板走，在室外盡可能沿管道走。
3、計算荷重：計算在電纜橋架走向斷面上的單位長度電纜的重量q及總荷載G
G總 =n1*q1+n2*q2+......nn*qn
公式中：q1 q2 q3......qn 為每根電纜單位重量 (Kg/m)
n1 n2 n3......nn 為相同電纜根數
G總<G允 （電纜橋架的允許荷載，參照荷載曲線圖表）
4、選擇橋架：根據電纜荷載及橋架安裝處的環境，以橋架的荷載曲線為依據，來確定橋架的類型和規格以及立柱的間距、托臂的長度、橋架的層次、立柱的長度等。
5、根據電纜走向及其安裝的環境確定橋架的固定方式：懸掛式、直立式（這兩種形勢均可采用單側固定或者雙側固定）、壁側式等。
6、各種電纜在電纜橋架上的層次安排與層間距離。電纜橋架層次的排列是：弱電控制電纜在最上層，接著一般控制電纜、低壓動力電纜、高壓動力電纜，依次往下排列，這樣排列有利于屏蔽干擾、通風、散熱等。如下表：
層次 |
電纜用途 |
采用電纜橋架形式 |
各層電纜的層間距離 |
上
下 |
計算機電纜 |
帶蓋板的盤架或槽架，全封閉式 |
控制電纜>=200mm
動力電纜>=300mm
機械化敷設電纜>=400mm |
屏蔽電纜 |
帶蓋板的盤架或槽架，全封閉式 |
一般控制電纜 |
梯架 |
低壓動力電纜 |
梯架 |
高壓動力電纜 1.5~3KV |
帶蓋板的盤架 |
特高壓動力電纜 35KV |
帶蓋板的盤架 |
7、當橋架的固定方式采用懸掛式且托臂為單側多層式安裝時，為了立柱受力平衡，應采用對稱載荷方式，敷設電纜橋架。
8、大跨距敷設電纜，可選用大跨距電纜橋架。
9、電纜橋架在穿越易受外來機械損傷的地區和日曬地區，應選用防護蓋板。
10、當電纜橋架轉變分支時，應采用各種彎通連接。
11、電纜橋架的防腐措施為： 塑料噴涂、鍍鋅鈍化、電鍍鋅（適用于輕防腐）、熱鍍鋅（適用于重防腐）、鍍鋅鎳合金等。熱鍍鋅電纜橋架材料厚度需增加 0.5mm 以上。
12、電纜橋架的支撐間距應小于橋架最大允許支撐跨距。寬度應留有一定備用空位，以便以后增加電纜用。
13、當電力電纜和控制電纜較少時，可以在一個電纜架上安裝，但中間要用隔板將電力電纜和控制電纜隔開。
14、水平敷設電纜橋架，橋架的連接頭應盡量設置在跨距的 1/4 處，水平走向的電纜每隔 2m 固定一次，垂直走向的電纜每隔 1.5m 固定一次 .
15、電纜橋架應有可靠接地，如為干線應將橋架的端部并聯軟銅線（截面積 16 平方毫米），并與總接地線相通，長跨距橋架每隔 30~50m 接地一次。
16、焊接安裝時，焊件四周焊縫不小于母件存度，并加防腐處理。
17、電纜橋架的制作材料有碳鋼、不銹鋼、鋁合金、玻璃鋼等，表面處理有熱鍍鋅、冷鍍鋅、噴塑、噴漆等。

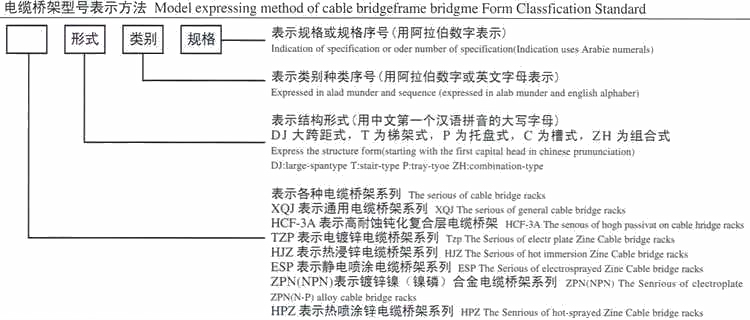

18、根據橋架的選用情況，列出的電纜橋架材料及明細表。
